ترنسمیتر فشار ABB سری 2600T – مدل‌های 266DDH، 266HDH و 266NDH

معرفی کلی

شرکت آژند ترنسمیترهای فشار سری 2600T برند ABB را به‌عنوان نسل پیشرفته‌ای از تجهیزات اندازه‌گیری فشار در مدل‌های مختلف دیفرانسیلی (266DDH)، گیج (266HDH) و مطلق (266NDH) عرضه می‌کند. این سری، ترکیبی از طراحی ماژولار، سنسور دقیق، ایمنی بالا و سازگاری گسترده با پروتکل‌های صنعتی است که برای شرایط سخت عملیاتی و محیط‌های انفجاری بهینه شده است.

ساختار و نوع نصب

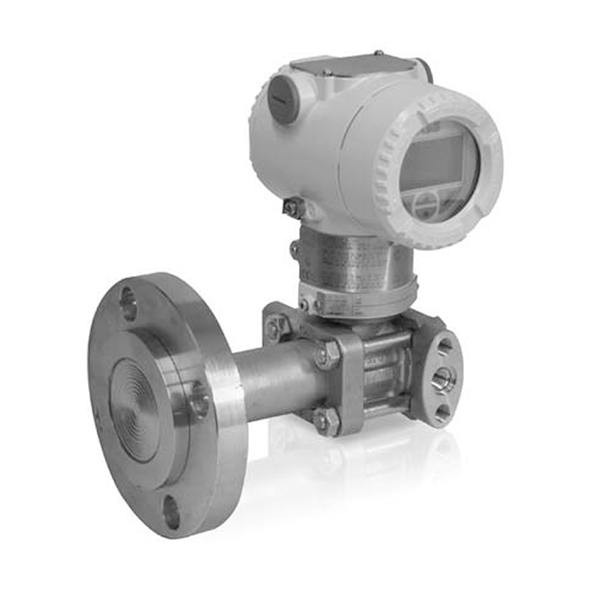

ترنسمیترهای سری 266 مجهز به سیستم سیل یکپارچه هستند که دیافراگم مستقیماً به ترنسدیوسر متصل می‌شود. این اتصال از طریق یک کاپیلاری کوتاه درون لوله محافظ انجام شده و کل ساختار به‌صورت یک مجموعه مستقل روی فرآیند نصب می‌گردد. این طراحی موجب اطمینان از عملکرد پایدار و کاهش احتمال نشت می‌شود.

در مدل 266DDH می‌توان بسته به نیاز، از یکی از دو حالت زیر استفاده کرد:

• یک سیل مستقیم + یک فلنج فرآیندی با اتصال ¼-18 NPT یا ½-14 NPT

• یک سیل مستقیم + یک سیل از راه دور (Remote Seal) با کاپیلاری، برای اندازه‌گیری دیفرانسیلی در دو نقطه

مدل‌های 266HDH (فشار گیج) و 266NDH (فشار مطلق) نیز دارای سیل مستقیم در سمت فشار مثبت هستند.

مشخصات فنی و کاربردی

دقت و عملکرد

• دقت پایه: تا ±0.06٪ از بازه‌ی کالیبراسیون

• نسبت turn-down: تا 60:1

• دارای حسگرهای متنوع برای انتخاب بازه و دقت مناسب با کاربردهای مختلف

• طراحی مقاوم در برابر فشار استاتیک بالا تا 210 بار بسته به نوع سنسور

پیکربندی و نمایشگر

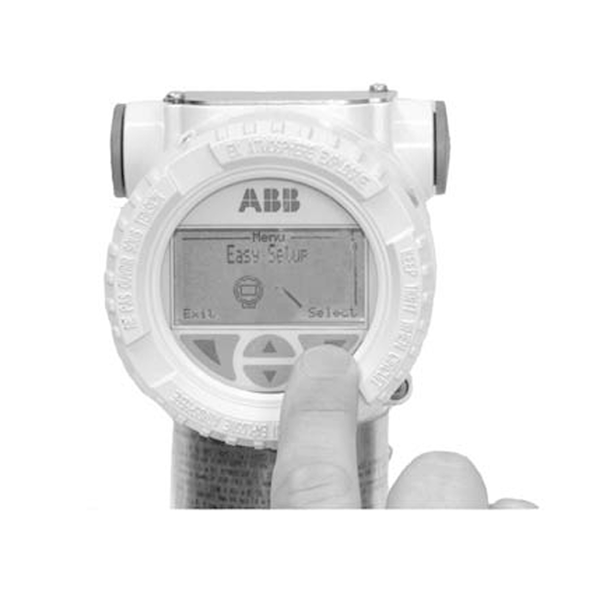

• صفحه‌نمایش LCD چندزبانه با کلیدهای نرم داخلی

• پشتیبانی از فناوری TTG (تنظیم از روی شیشه) بدون نیاز به باز کردن درپوش

• قابلیت مشاهده فشار واقعی (PV)، دمای حسگر، وضعیت هشدارها و دیاگرام نوار

ارتباطات صنعتی

• پشتیبانی از پروتکل‌های HART، PROFIBUS PA و FOUNDATION Fieldbus

• امکان پیکربندی از طریق نرم‌افزار Field Information Manager (FIM)

• قابلیت تشخیص انسداد خطوط ایمپالس (PILD) و ارسال هشدار از طریق HART

ایمنی و تأییدیه‌ها

• دارای گواهینامه ایمنی SIL2 و SIL3 مطابق با استاندارد IEC 61508

• تأییدیه PED مطابق با اصول مهندسی صحیح (SEP)

• مناسب برای محیط‌های ضد انفجار و حساس

متریال ساخت و مایعات پرکننده

• بدنه از آلومینیوم با پوشش اپوکسی یا استیل ضدزنگ 316L

• دیافراگم از جنس‌های مقاوم مانند Hastelloy C-276، Inconel 625، تانتالم یا Superduplex

• مایعات پرکننده: روغن سیلیکون، گالدن، هالوکربن، و روغن‌های مناسب برای صنایع غذایی یا اکسیژن
